KM06-02

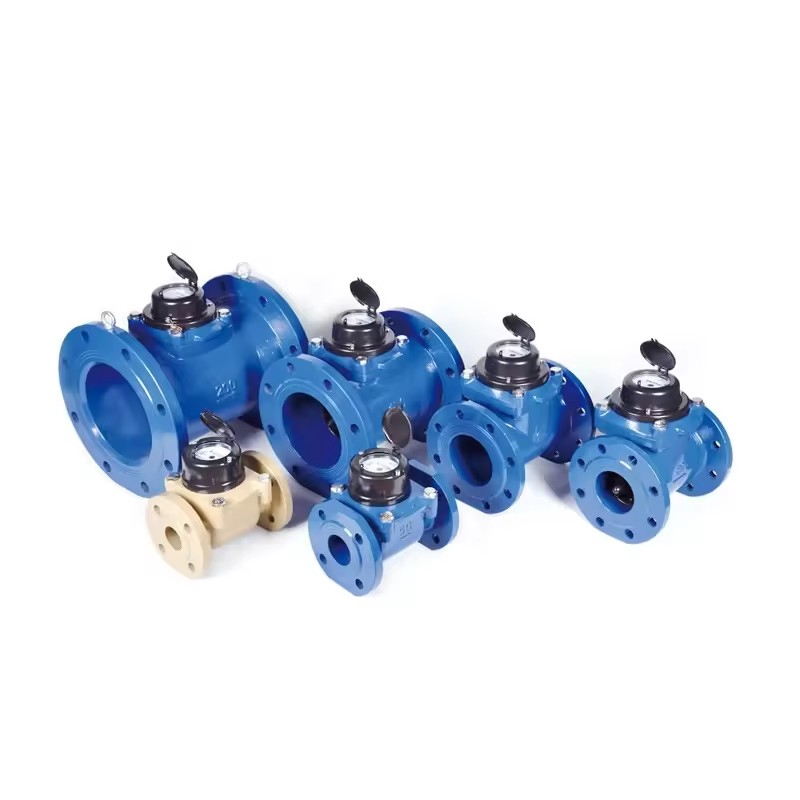

WPH Meter air woltman mendatar, struktur penghantaran magnet kering, paparan cleary, kehilangan tekanan kecil, ukuran yang luas, perlindungan perlindungan anti-pry.
Penerangan
1. Ciri
● Kapasiti aliran besar dan tekanan kecil hilang.
● Anti-pencemaran, penapis keluli tahan karat terbina dalam dapat menjimatkan kos pemasangan. Mekanisme pengukur boleh ditanggalkan dari badan untuk memeriksa mengekalkan dan menggantikannya.
● Bahan berkualiti tinggi yang dipilih untuk ciri-ciri mantap dan boleh dipercayai.
● Vacuum Sealed Register memastikan dail yang disimpan dari kabus dan terus membaca dengan jelas dalam perkhidmatan jangka panjang.
2. Data Teknikal Utama
Gred suhu meter air: T30, T50, T70, T90
Gred tekanan: MAP10
Gred kehilangan tekanan: △ p63
Gred Gangguan Hulu: U10
Gred gangguan hiliran: d5
3. L.engkung kehilangan kepala
4. Dimensi pemasangan
| Diameter mm | L | D | D1 | H | Flange sambungan |
| mm | Dxn | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4/8xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8/12xφ23 |
5. Keadaan aliran
| DN (mm) | Julat aliran | Aliran maksimum Q4 | Aliran biasa Q3 | Aliran sempadan Q2 | Aliran minimum Q1 | Bacaan minimum | Bacaan maksimum |
| Q3/Q1 | m²/h | m 3 | |||||
| 40 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999,999 |
| 50 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999,999 |
| 65 | 80 | 78.75 | 63 | 1.4 | 0.79 | 0.001 | 999,999 |
| 80 | 80 | 125 | 100 | 2.0 | 1.25 | 0.001 | 999,999 |
| 100 | 80 | 200 | 160 | 3.2 | 2.0 | 0.001 | 999,999 |
| 150 | 80 | 500 | 400 | 8.0 | 5.0 | 0.001 | 9,999,999 |
| 200 | 80 | 800 | 630 | 12.6 | 7.88 | 0.001 | 9,999,999 |
| 250 | 80 | 1260 | 1008 | 20.16 | 12.6 | 0.02 | 9,999,999 |
| 300 | 80 | 2000 | 1600 | 32 | 20 | 0.02 | 9,999,999 |
| 350 | 80 | 2800 | 2240 | 44.18 | 28 | 0.2 | 999,999,999 |
| 400 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999,999,999 |
| 450 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999,999,999 |
| 500 | 80 | 5000 | 4000 | 80 | 50 | 0.2 | 999,999,999 |
| 600 | 80 | 8000 | 6400 | 128 | 80 | 0.2 | 999,999,999 |
