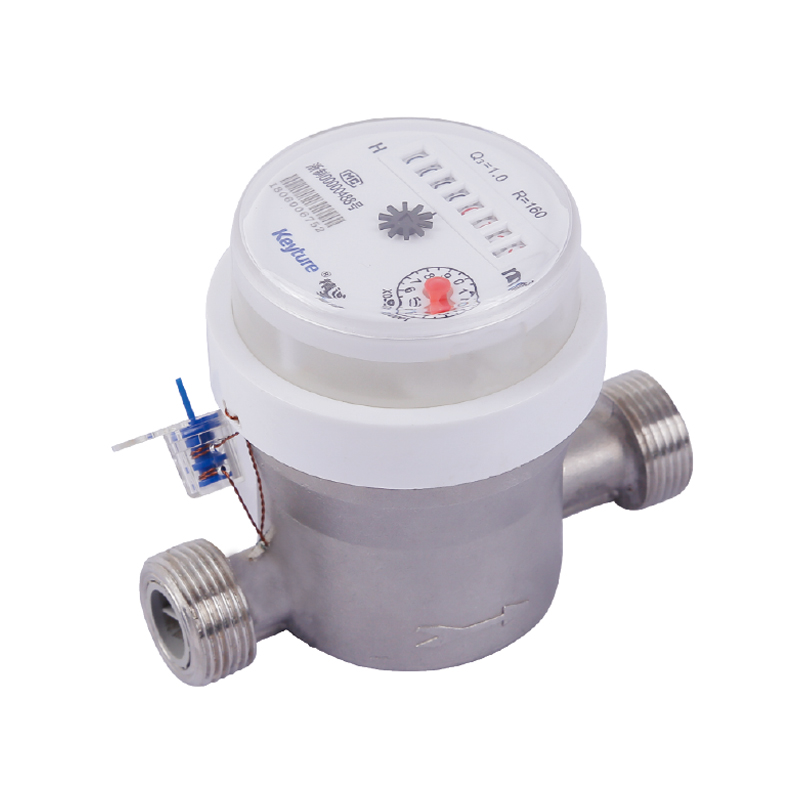

KM04-03
Digunakan untuk unit rumah atau kediaman untuk mengukur, menghafal dan memaparkan penggunaan air sejuk minum mengalir melalui saluran paip.
Penerangan
1. Ciri -ciri
● Mengguna pakai prinsip omboh berputar volumetrik pengukuran, ketepatan yang tinggi.
● Daftar jenis kering, gangguan anti-magnetik, bacaan jelas jangka panjang.
● 304 badan keluli tahan karat.
● Iklim dan Kelas EMC B, E1.

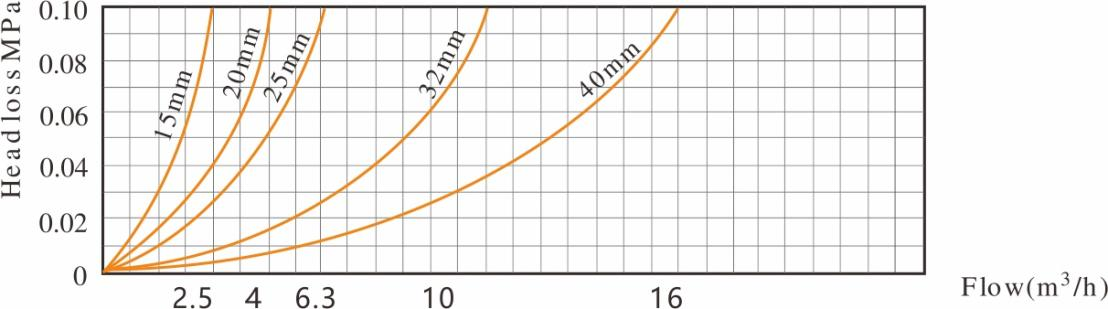

2. L.engkung kehilangan kepala

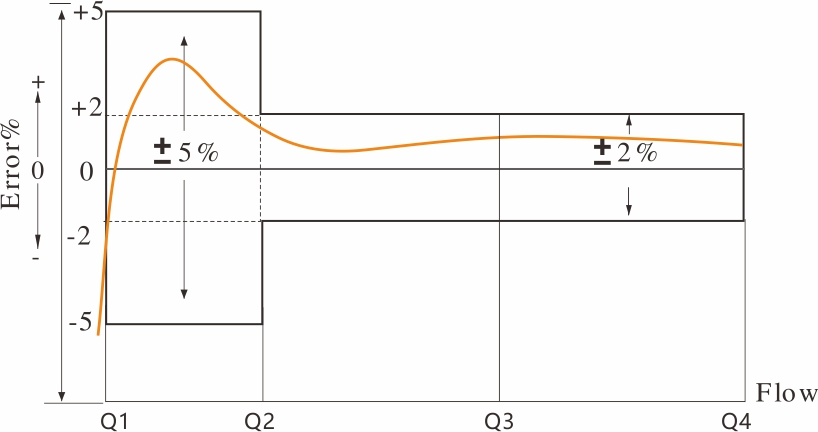

3. Keluk ralat ketepatan

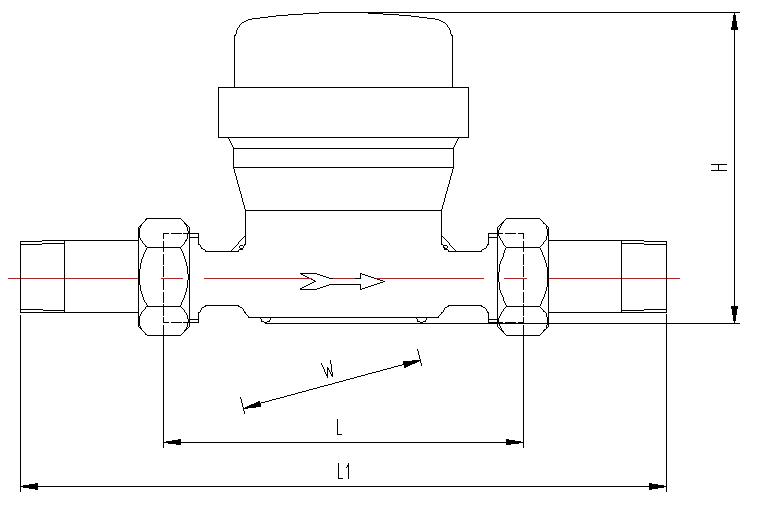

4. Dimensi pemasangan
Perkara no | LXHS-8 | |
L1 | mm | 205 |
L | mm | 110 |
H | mm | 95 |
W | mm | 75 |
Benang sambungan | D (mm) | G3/4 " |
d (mm) | R1/2 | |
Berat | dengan kesatuan (kg) | 0.6kg |
tanpa kesatuan (kg) |
5. Parameter Teknikal Utama
Nombor model | LXHS-8 | |
Diameter nominal (DN) [mm] | 8 | |
Nisbah Q3/Q1 | R160 | R200 |
Kadar aliran beban (Q4) [m³/h] | 1.25 | 1.25 |
Kadar Aliran Tetap (Q3) [m³/h] | 1 | 1 |
Kadar aliran peralihan (Q2) [m³/h] | 0.01 | 0.008 |
Kadar aliran minimum (Q1) [m³/h] | 0.00625 | 0.005 |
Kelas ketepatan | 2 | |
Ralat maksimum yang dibenarkan untuk zon kadar aliran yang lebih rendah (MPEι) | ± 5% | |
Ralat maksimum yang dibenarkan untuk zon kadar aliran atas (MPEμ) | ± 2% untuk air yang mempunyai suhu ≤30 ℃ ± 3% untuk air yang mempunyai suhu > 30 ℃ | |
Kelas suhu | T30, T50 | |
Kelas tekanan air | Peta 16 | |
Kelas-kelas tekanan | △ p63 | |
Menunjukkan julat [m³] | 99 999 | |
Resolusi peranti yang menunjukkan [m³] | 0.00005 | |
Kelas kepekaan profil aliran | U10, D5 | |
Had orientasi | Horizontal |
