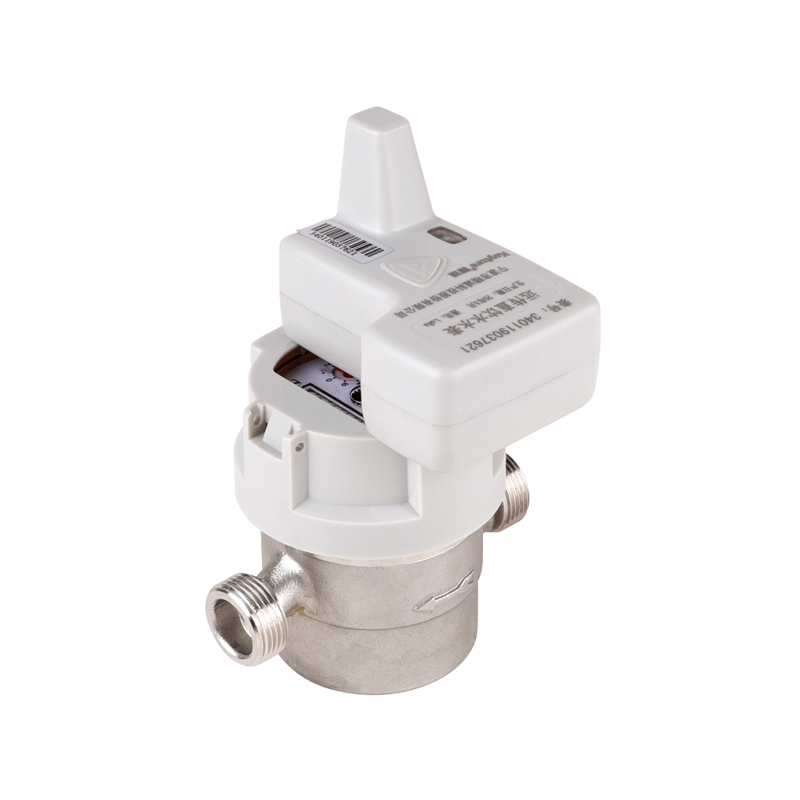

KM04-05
Digunakan untuk unit rumah atau kediaman untuk mengukur, menghafal dan memaparkan penggunaan air sejuk minum mengalir melalui saluran paip. Kemuncak terbesar meter air adalah fungsi pelaporan berkala, yang dilakukan setiap setengah jam untuk memeriksa penggunaan air pengguna. Data disimpan dan dilaporkan sekali sehari. Data yang dilaporkan adalah satu set data penggunaan air dalam masa 24 jam. Di samping itu, anda boleh menetapkan tempoh pelaporan seperti yang diperlukan.
Penerangan
1. Ciri -ciri
● Mengguna pakai prinsip omboh berputar volumetrik pengukuran, ketepatan yang tinggi.
● Daftar jenis kering, gangguan anti-magnetik, bacaan jelas jangka panjang.
● 304 badan keluli tahan karat.
● Iklim dan Kelas EMC B, E1.
2. Teknik Elektronik
DataComms | Arus statik | L.aporan | Kekerapan operasi | Kuasa yang dihantar | Menerima kepekaan |
Lora | 20μA | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1dbm |
Nb-lot | 10μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1dbm |
3. Lengkung kehilangan kepala
4. Keluk ralat ketepatan
5. Dimensi pemasangan
Perkara no | LXHS-8 | |
L1 | mm | 205 |
L | mm | 110 |
H | mm | 92 |
W | mm | 75 |
Benang sambungan | D (mm) | G3/4 " |
d (mm) | R1/2 | |
Berat | dengan kesatuan (kg) | 0.6kg |
tanpa kesatuan (kg) |
6. Parameter Teknikal Utama
Nombor model | LXHS-8 | |
Diameter nominal (DN) [mm] | 8 | |
Nisbah Q3/Q1 | R160 | R200 |
Kadar aliran beban (Q4) [m³/h] | 1.25 | 1.25 |
Kadar Aliran Tetap (Q3) [m³/h] | 1 | 1 |
Kadar aliran peralihan (Q2) [m³/h] | 0.01 | 0.008 |
Kadar aliran minimum (Q1) [m³/h] | 0.00625 | 0.005 |
Kelas ketepatan | 2 | |
Ralat maksimum yang dibenarkan untuk zon kadar aliran yang lebih rendah (MPEι) | ± 5% | |
Ralat maksimum yang dibenarkan untuk zon kadar aliran atas (MPEμ) | ± 2% untuk air yang mempunyai suhu ≤30 ℃ ± 3% untuk air yang mempunyai suhu > 30 ℃ | |
Kelas suhu | T30, T50 | |
Kelas tekanan air | Peta 16 | |
Kelas-kelas tekanan | △ p63 | |
Menunjukkan julat [m³] | 99 999 | |
Resolusi peranti yang menunjukkan [m³] | 0.00005 | |
Kelas kepekaan profil aliran | U10, D5 | |
Had orientasi | Horizontal |
