Penerangan
1. Permohonan

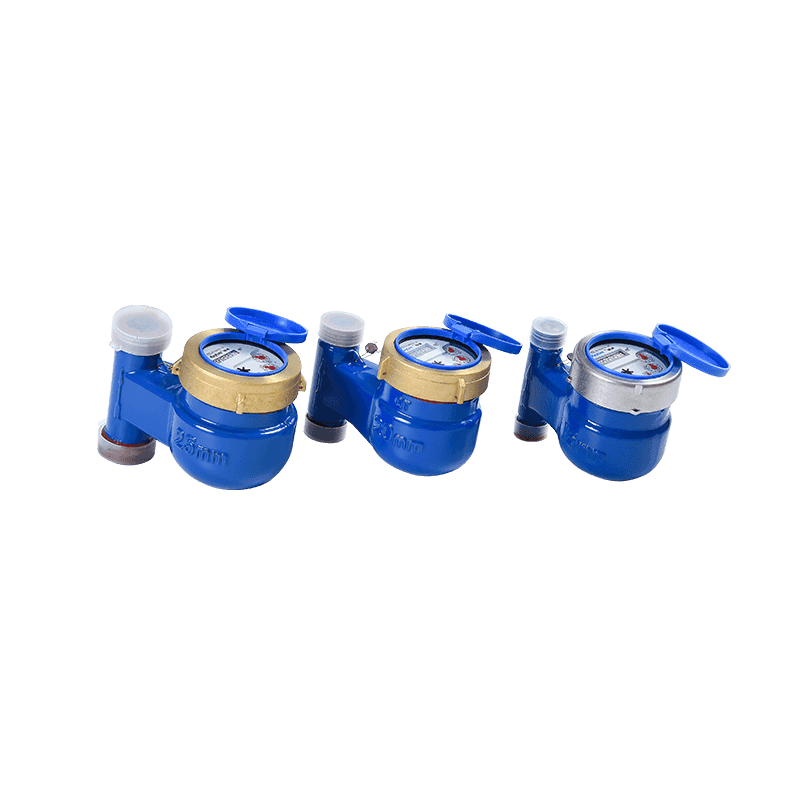

Mengukur, menghafal dan memaparkan penggunaan air melalui saluran paip. Pemasangan menegak, mengukur kelajuan aliran air, keperluan kualiti air tidak tinggi, reka bentuk pergerakan kering magnet untuk memastikan bacaan jangka panjang, sesuai untuk kawasan utara yang lebih sejuk.
2. Ciri -ciri
● Mengadopsi Jenis Multi-Jet.
● Daftar jenis kering, pemacu magnet, gangguan anti-magnetik, anti-pembekuan, bacaan jelas jangka panjang, bukti tamper.
● Bahan: Tembaga, besi, badan plastik untuk pilihan.
● Injap bukan pulangan tersedia.
● Tidak terjejas oleh grit dan zarah.
● Disediakan dengan meterai plumbum dan penutup debu.
● Sahkan kepada ISO4064.
● Tersedia untuk IP68.
3. L.engkung kehilangan kepala
4. Keluk ralat ketepatan
5. Dimensi pemasangan
| Perkara no | LXSGL-15 | LXSGL-20 | LXSGL-25 | |
| L | mm | 193 | 210 | 225 |
| L1 | mm | 98 | 105 | 110 |
| H | mm | 115 | 115 | 115 |
| W | mm | 100 | 100 | 100 |
| Benang sambungan | D (mm) | G3/4 " | G1 " | G1 1/4 " |
| d (mm) | R1/2 | R3/4 | R1 | |
| Berat | dengan kesatuan (kg) |
|
|
|
| tanpa kesatuan (kg) | 1.5 | 1.7 | 1.8 | |
6. Data Teknikal Utama
| Nombor model | LXSGL-15 | LXSGL-20 | LXSGL-25 |
|
| ||||||||||
| Diameter nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Nisbah Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Kadar aliran beban (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Kadar Aliran Tetap (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
| Kadar aliran peralihan (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Kadar aliran minimum (Q1) [m³/h] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Kelas ketepatan | 2 | ||||||||||||||
| Ralat maksimum yang dibenarkan untuk zon kadar aliran yang lebih rendah (MPEι) | ± 5% | ||||||||||||||
| Ralat maksimum yang dibenarkan untuk zon kadar aliran atas (MPEμ) | ± 2% untuk air yang mempunyai suhu ≤30 ℃ | ||||||||||||||
| Kelas suhu | T30, T50 | ||||||||||||||
| Kelas tekanan air | Peta 16 | ||||||||||||||
| Kelas-kelas tekanan | △ p63 | ||||||||||||||
| Menunjukkan julat [m³] | 99 999 | ||||||||||||||
| Resolusi peranti yang menunjukkan [m³] | 0.00005 | ||||||||||||||
| Kelas kepekaan profil aliran | U10 D5 | ||||||||||||||
| Had orientasi | Vertical | ||||||||||||||
